โครงสร้างข้อมูลตรวจวัด (Observation)

โครงสร้างข้อมูลตามลำดับเวลา (Time Series)

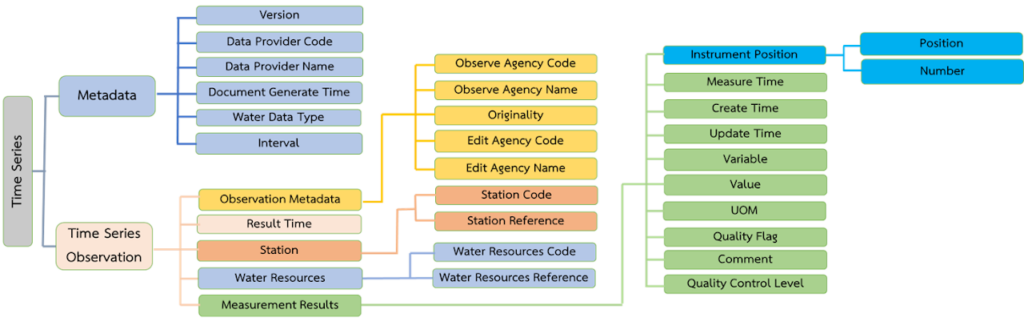

รูปแสดงโครงสร้างข้อมูลตามลำดับเวลา (Time Series)

จากรูปโครงสร้างข้อมูลตามลำดับเวลา (Time Series) แบ่งเป็นกลุ่มข้อมูล 2 กลุ่ม คือ Metadata และ Time Series Observation

Metadata ประกอบด้วย

คำศัพท์	ความหมาย
Version	หมายถึง เวอร์ชันของมาตรฐาน Thaiwater Standard ในที่นี้หมายถึง version 1.0
Data Provider Code	หมายถึง รหัสหน่วยงานที่เป็นผู้จัดเตรียมข้อมูลชุดนี้ สามารถดู รายละเอียดการอ้างอิงหน่วยงาน
Data Provider Name	หมายถึง ชื่อหน่วยงานที่เป็นผู้จัดเตรียมข้อมูลชุดนี้ โดยกำหนดเป็นภาษาอังกฤษ สามารถดู รายละเอียดการอ้างอิงหน่วยงาน
Document Generate Time	หมายถึง เวลาที่ทำการสร้างเอกสารชุดนี้ สามารถดู รูปแบบการระบุวันและเวลา
Water Data Type	หมายถึง ชนิดของชุดข้อมูลด้านน้ำ ดังตารางด้านล่างนี้
Interval	หมายถึง ลักษณะคาบเวลาของข้อมูลตรวจวัด

ตารางชนิดของชุดข้อมูลด้านน้ำและความหมาย

Water Data Type	Description
A001	ชุดข้อมูลน้ำฝน (Rainfall)
A002	ชุดข้อมูลน้ำท่า (Runoff )
A003	ชุดข้อมูลแหล่งน้ำขนาดใหญ่ (Large-sized Water Resources)
A004	ข้อมูลแหล่งน้ำขนาดกลาง (Medium-sized Water Resources)
A005	ข้อมูลแหล่งน้ำขนาดเล็ก (Small-sized Water Resources)
A006	ข้อมูลคุณภาพน้ำ (Water Quality)
B001	ชุดข้อมูลสารสนเทศสถานีตรวจวัด (Station Information)
B002	ชุดข้อมูลสารสนเทศแหล่งน้ำขนาดใหญ่ (Large-sized Water Resources Information)
B003	ข้อมูลสารสนเทศแหล่งน้ำขนาดกลาง (Medium-sized Water Resources Information )
B004	ข้อมูลสารสนเทศแหล่งน้ำขนาดเล็ก (Small-sized Water Resources Information )

ตารางตัวอย่างพจนานุกรมข้อมูล Metadata

Field Name	Mandatory	Multiplicity	Description	Data Type	Example
Version	Y	1	เวอร์ชั่นของมาตรฐาน	string	1.0
dataProviderCode	Y	1	รหัสหน่วยงานจัดเตรียมข้อมูล	string	G07003
dataProviderName	Y	1	ชื่อหน่วยงานจัดเตรียมข้อมูล	string	Royal Irrigation Department
documentGenerateTime	Y	1	วัน-เวลาที่มีการสร้างชุดเอกสาร	datetime	2023-09-01T10:00:00
waterDatatype	Y	1	ชนิดของข้อมูลด้านน้ำ	string	A004
interval	Y	1	คาบเวลาการตรวจวัด	string	P-Daily

หมายเหตุ

ฟิลด์ที่มีการกำหนด Mandatory เป็นค่า Y หมายถึง ฟิลด์นี้จำเป็นต้องมีในการส่งข้อมูล ในกรณีที่มีค่าเป็น N หมายถึง ฟิลด์นี้ไม่จำเป็นต้องมีในการส่งข้อมูล อย่างไรก็ตาม ถ้ามีข้อมูล สามารถส่งข้อมูลได้ แต่ในกรณีที่ไม่มีข้อมูลของฟิลด์นี้ (Null) ก็ไม่ต้องส่งข้อมูลฟิลด์นี้

Time Series Observation ประกอบด้วย

Observation Metadata หมายถึง ข้อมูลประกอบเพื่ออธิบายข้อมูลการตรวจวัด โดยมีข้อมูลประกอบดังต่อไปนี้
- Observe Agency Code หมายถึง รหัสหน่วยงานที่ตรวจวัด สามารถดูรายละเอียดการอ้างอิงหน่วยงาน
- Observe Agency Name หมายถึง ชื่อหน่วยงานที่ตรวจวัด โดยกำหนดเป็นภาษาอังกฤษ สามารถดูรายละเอียดการอ้างอิงหน่วยงาน
- Originality หมายถึง ความเป็นข้อมูลดั้งเดิม โดยมีการกำหนดค่าดังตารางด้านล่างนี้

ค่าและความหมายของ Originality

Value	Description
1	เป็นข้อมูลดั้งเดิม ไม่มีการแก้ไข
2	ไม่ใช่ข้อมูลดั้งเดิม ถูกแก้ไขโดยหน่วยงานเจ้าของข้อมูล
3	ไม่ใช่ข้อมูลดั้งเดิม ถูกแก้ไขโดยหน่วยงานที่ไม่ใช่เจ้าของข้อมูล

Observation Metadata หมายถึง ข้อมูลประกอบเพื่ออธิบายข้อมูลการตรวจวัด โดยมีข้อมูลประกอบดังต่อไปนี้
- Edit Agency Code หมายถึง รหัสหน่วยงานที่เป็นผู้แก้ไขข้อมูลชุดนี้ สามารถดูรายละเอียดในหัวข้อการอ้างอิงหน่วยงาน
- Edit Agency Name หมายถึง ชื่อหน่วยงานที่ได้ทำการแก้ไขข้อมูลชุดนี้ โดยระบุเป็นชื่อภาษาอังกฤษ สามารถดูรายละเอียดในหัวข้อการอ้างอิงหน่วยงาน
Result Time หมายถึง เวลาล่าสุดของการสร้างชุดข้อมูลตรวจวัดนี้
Station หมายถึง สถานีที่ทำการตรวจวัด โดยมีองค์ประกอบดังนี้
- Station Code หมายถึง รหัสสถานีตรวจวัดที่หน่วยงานได้กำหนดขึ้น โดยรูปแบบการเขียนรหัสสถานีตรวจวัดเป็นไปตาม หัวข้อ รหัสสถานีตรวจวัด
- Station Reference หมายถึง การอ้างอิงไปยังข้อมูลสถานี โดยกำหนดเป็น URL (Uniform Resource Locator) ที่สามารถเชื่อมโยงไปยังข้อมูลสถานี ดูรายละเอียดที่ Basic Data Type ที่ใช้ภายใน API

หมายเหตุ

ข้อมูล Station เป็นข้อมูลที่จำเป็นที่จะต้องส่ง (Mandatory) เฉพาะชุดข้อมูลตรวจวัดน้ำฝน น้ำท่า และคุณภาพน้ำ

Water Resources หมายถึง แหล่งน้ำที่ทำการตรวจวัด มีองค์ประกอบดังนี้
- Water Resources Code หมายถึง แหล่งน้ำที่มีการตรวจวัด โดยรูปแบบการเขียนรหัสแหล่งน้ำเป็นไปตามหัวข้อ รหัสแหล่งน้ำ
- Water Resources Reference หมายถึง การอ้างอิงไปยังข้อมูลแหล่งน้ำที่มีการตรวจวัด โดยกำหนดเป็น URL (Uniform Resource Locator) ดูรายละเอียดเพิ่มเติมในหัวข้อ Basic Data Type ที่ใช้ภายใน API

หมายเหตุ

ข้อมูล Water Resources เป็นข้อมูลที่จำเป็นที่จะต้องส่ง (Mandatory) เฉพาะชุดข้อมูลแหล่งน้ำขนาดใหญ่ ขนาดกลาง ขนาดเล็ก

Measurement Results หมายถึง ข้อมูลที่เกี่ยวข้องกับผลลัพธ์การตรวจวัด โดยมีองค์ประกอบดังต่อไปนี้
- Instrument Position หมายถึง รายละเอียดที่บอกลักษณะการจัดวางของเครื่องมือตรวจวัดหรือเซนเซอร์ และหมายเลขลำดับของเซนเซอร์ ในการตรวจวัดโดยมีข้อมูลประกอบดังนี้
  - Position หมายถึง การบอกตำแหน่งของเครื่องมือตรวจวัดหรือเซนเซอร์ว่าอยู่ตำแหน่งใดหรือทิศทางใด เช่น In, Out, Front, Back, Up, Down, Left หรือ Right เป็นต้น โดยปกติจะใช้ในกรณีที่มีเซนเซอร์หลายตำแหน่งใน 1 สถานี เช่น ประตูระบายน้ำ เป็นต้น
  - Number หมายถึง การบอกหมายเลขของเครื่องมือตรวจวัดหรือเซนเซอร์ ณ ตำแหน่งนั้นๆ โดยกำหนดเป็นลำดับตัวเลขเริ่มต้นตั้งแต่ 1 เรียงลำดับไปจนครบจำนวนของเครื่องมือหรือเซนเซอร์
- Measure Time หมายถึง เวลาที่ทำการตรวจวัด สามารถดูรูปแบบการระบุวันและเวลา
- Create Time หมายถึง เวลาที่ทำการสร้างข้อมูลนี้ในระบบ สามารถดูรูปแบบการระบุวันและเวลา
- Update Time หมายถึง เวลาล่าสุดที่ทำการปรับปรุงข้อมูลนี้ในระบบ สามารถดูรูปแบบการระบุวันและเวลา
- Variable หมายถึงตัวแปรที่ทำการตรวจวัด มีรายละเอียดดังตารางด้านล่างนี้

ความสัมพันธ์ระหว่าง Water Data Type และ Variable

Water Data Type	Data Set	Variable	Description
A001	ข้อมูลน้ำฝน	Rainfall	ปริมาณน้ำฝน
A002	ข้อมูลน้ำท่า	WaterLevel	ระดับน้ำ
A002	ข้อมูลน้ำท่า	Discharge	อัตราการไหล
A003	ข้อมูลแหล่งน้ำขนาดใหญ่	Storage	ปริมาณน้ำกักเก็บ
A003	ข้อมูลแหล่งน้ำขนาดใหญ่	ActiveStorage	ปริมาณน้ำใช้การ
A003	ข้อมูลแหล่งน้ำขนาดใหญ่	Inflow	ปริมาณน้ำไหลเข้า
A003	ข้อมูลแหล่งน้ำขนาดใหญ่	Outflow	ปริมาณน้ำไหลออก
A004	ข้อมูลแหล่งน้ำขนาดกลาง	Storage*	ปริมาณน้ำกักเก็บ
A004	ข้อมูลแหล่งน้ำขนาดกลาง	StorageSatellite	ปริมาณน้ำกักเก็บประเมินค่าจากดาวเทียม
A004	ข้อมูลแหล่งน้ำขนาดกลาง	ActiveStorage*	ปริมาณน้ำใช้การ
A004	ข้อมูลแหล่งน้ำขนาดกลาง	Inflow*	ปริมาณน้ำไหลเข้า
A004	ข้อมูลแหล่งน้ำขนาดกลาง	Outflow*	ปริมาณน้ำไหลออก
A005	ข้อมูลแหล่งน้ำขนาดเล็ก	Storage*	ปริมาณน้ำกักเก็บ
A005	ข้อมูลแหล่งน้ำขนาดเล็ก	StorageSatellite	ปริมาณน้ำกักเก็บประเมินค่าจากดาวเทียม
A005	ข้อมูลแหล่งน้ำขนาดเล็ก	ActiveStorage	ปริมาณน้ำใช้การ
A006	ข้อมูลคุณภาพน้ำ	pH*	ความเป็นกรด-ด่าง
A006	ข้อมูลคุณภาพน้ำ	DissolvedOxygen*	ออกซิเจนละลายน้ำ
A006	ข้อมูลคุณภาพน้ำ	ElectricalConductivity*	การนำไฟฟ้า
A006	ข้อมูลคุณภาพน้ำ	Temperature*	อุณหภูมิ
A006	ข้อมูลคุณภาพน้ำ	Turbidity*	ความขุ่น
A006	ข้อมูลคุณภาพน้ำ	Salinity*	ความเค็ม
A006	ข้อมูลคุณภาพน้ำ	BiochemicalOxygenDemand	บีโอดี
A006	ข้อมูลคุณภาพน้ำ	ChemicalOxygenDemand	ซีโอดี
A006	ข้อมูลคุณภาพน้ำ	TotalDissolvedSolids	ของแข็งละลายน้ำทั้งหมด
A006	ข้อมูลคุณภาพน้ำ	TotalSolids	ของแข็งทั้งหมด
A006	ข้อมูลคุณภาพน้ำ	SuspendedSolids	ของแข็งแขวนลอย
A006	ข้อมูลคุณภาพน้ำ	AmmoniacalNitrogen	แอมโมเนียในหน่วยไนโตรเจน
A006	ข้อมูลคุณภาพน้ำ	NitriteNitrogen	ไนไตรท์ในหน่วยไนโตรเจน
A006	ข้อมูลคุณภาพน้ำ	NitrateNitrogen	ไนเตรทในหน่วยไนโตรเจน
A006	ข้อมูลคุณภาพน้ำ	TotalPhosphorus	ฟอสฟอรัสทั้งหมด
A006	ข้อมูลคุณภาพน้ำ	TotalColiformBacteria	แบคทีเรียกลุ่มโคลิฟอร์มทั้งหมด
A006	ข้อมูลคุณภาพน้ำ	FecalColiformBacteria	แบคทีเรียกลุ่มฟีคัลโคลิฟอร์ม
A006	ข้อมูลคุณภาพน้ำ	Chlorophyll	คลอโรฟิลล์
A006	ข้อมูลคุณภาพน้ำ	TotalOrganicCarbon	ทีโอซี
A006	ข้อมูลคุณภาพน้ำ	TotalKjeldahlNitrogen	ทีเคเอ็น

หมายเหตุ

*จำเป็นในการ แลกเปลี่ยน ข้อมูล

Measurement Results หมายถึง ข้อมูลที่เกี่ยวข้องกับผลลัพธ์การตรวจวัด โดยมีองค์ประกอบดังต่อไปนี้
- Value หมายถึง ค่าการตรวจวัด โดยจำนวนทศนิยมที่แนะนำสำหรับข้อมูลปริมาณน้ำฝน คือ อย่างน้อย 1 ตำแหน่ง สำหรับข้อมูลน้ำท่าอย่างน้อย 2 ตำแหน่ง และ แหล่งน้ำขนาดใหญ่ ขนาดกลาง และขนาดเล็ก อย่างน้อย 3 ตำแหน่ง
- UOM (Unit of Measurement) หมายถึง หน่วยของตัวแปรที่ทำการตรวจวัด ดูรายละเอียดในหัวข้อหน่วยและสัญลักษณ์
- Quality Flag หมายถึง แฟลกคุณภาพข้อมูล
- Comment หมายถึง คำอธิบายเพิ่มเติมเกี่ยวกับแฟลกข้อมูล
- Quality Control Level หมายถึง ระดับการควบคุมคุณภาพข้อมูล
